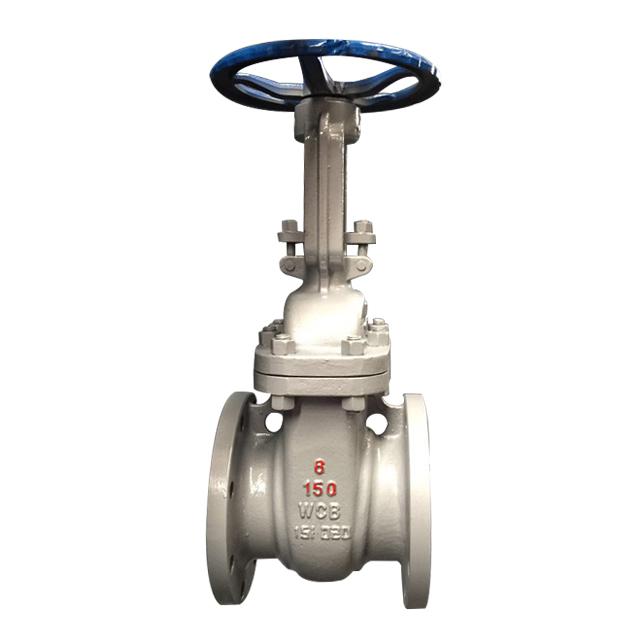

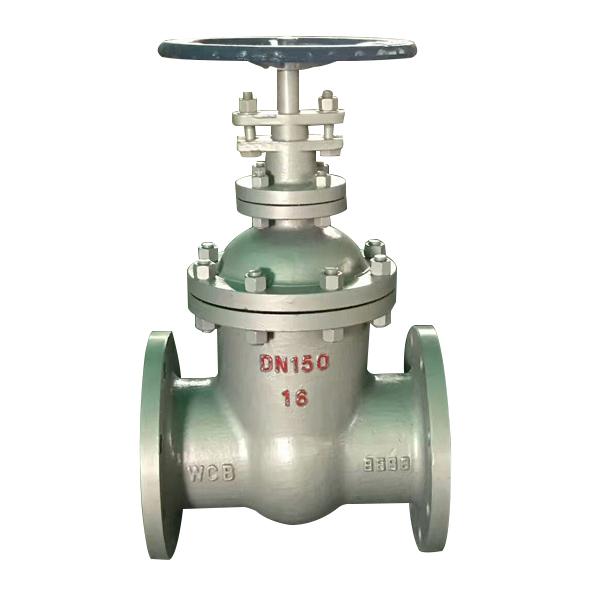

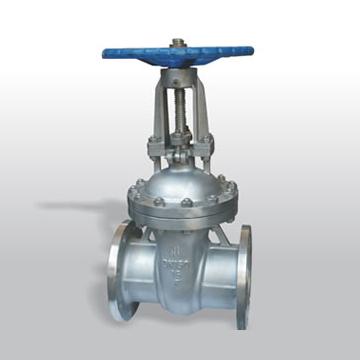

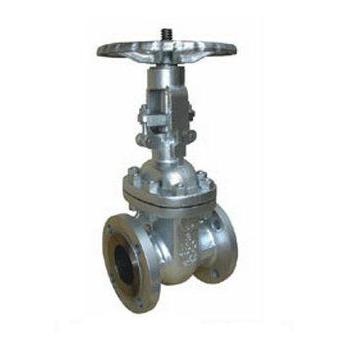

Z541H傘齒輪鑄鋼閘閥是較常用的截?cái)嚅y之一，主要用來接通或截?cái)喙苈分械慕橘|(zhì)，不適用于調節介質流量，閘閥適用的壓力、溫度及口徑范圍很大，尤其適用于中、大口徑的管道。鑄鋼傘齒輪閘閥適用于石油、化工、火力電站等各種工況的管路上，切斷或接通介質。適用介質為：水、油品、蒸汽等。

傘齒輪鑄鋼閘閥設計制造標準：

設計制造：GB/T12234-89

結構長度：GB/T12221-89

法蘭連接尺寸：JB/T79-94

閥門檢查和試驗：GB/T13927-92

傘齒輪鑄鋼閘閥主要性能參數：

型號PN工作壓力/MPa適用溫度/℃適用介質

Z540H-16C-16016~1601.6~16.0≤425水、蒸汽、油品

Z540Y-16C-16016~1601.6~16.0

Z540Y-16I-16016~1601.6~16.0≤550蒸汽、油品

Z540W16P-40P16~401.6~4.0≤150弱腐蝕性介質

Z540Y-16P-160P16~1601.6~16.0

Z540W-16R-40R16~401.6~4.0≤150腐蝕性介質

Z540Y-16R-160R16~1601.6~16.0

Z540Y-16PⅠ~40PⅠ16~401.6~4.0≤650熱煙氣等

Z540Y-16PⅡ~0PⅡ16~4016~4.0
